扬琴调音手柄的制作方法

佚名  网络

  本发明属于乐器辅助调节工具技术领域,具体涉及扬琴精细调音手柄。

  背景技术:

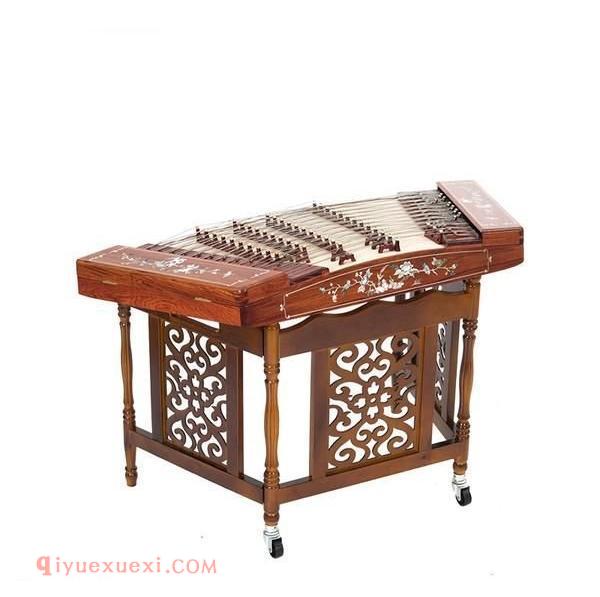

  扬琴是中国常用的一种击弦乐器,与钢琴同宗,音量宏大,刚柔并济。扬琴在中国的使用和发展过程中,从制作、构造、音位排列、演奏风格等形成了独具民族风格的扬琴,随着人们生活水平的提高,很多人学习扬琴,作为业余爱好之一,但是对于大多数的扬琴业余爱好者来说,调音很难,很难掌握弦的松紧程度,市面上常见的调节工具就是一个简单的扳手,对于业余爱好者来说,很难掌握力度,在调节过程中,不是弦被调的过于紧就是过于松,甚至有时会出现断弦的现象,无法满足正常的使用功能,为此,提出扬琴精细调音手柄。

  技术实现要素:

  针对现有技术的不足,本发明设计扬琴精细调音手柄,通过调节杆上的蜗杆转动一周,蜗轮转动一个齿,实现对扬琴琴弦的微调节,避免琴弦过劲或过松,影响扬琴的使用。
扬琴调音手柄的制作方法

  为了实现上述目的,本发明采用如下技术方案:

  扬琴精细调音手柄,包括调节杆,所述调节杆一端设置有手柄,调节杆另一端设置有调节头,调节头中部开设有第一配合孔,所述调节杆中部设置有方形块,方形块外表面设置有连杆,且连杆与调节杆之间呈90°,所述连杆外表面设置有固定座,所述连杆底端固定座中部设置有第二配合孔。

  所述调节杆包括外壳,所述外壳圆盘部分内壁设置有蜗轮,所述外壳圆管部分设置有蜗杆,且蜗轮的轮齿和蜗杆轮齿啮合,所述蜗杆伸出圆管部分与手柄固定安装,所述蜗轮中部设置有固定轴,且固定轴伸出外壳圆盘部分与调节头固定安装。

  所述连杆与方形块之间通过紧定螺钉固定安装,所述连杆与固定座之间通过紧定螺钉固定安装。

  所述第一配合孔的长宽均为5mm。

  本发明的有益效果,本发明装置结构简单,制造成本低,方便实用,同时适用于业余爱好者和专业人员;本发明装置通过手柄转动蜗杆,进而带动蜗轮转动,本发明蜗杆转动一周蜗轮转动一个齿,实现对扬琴的微调节,避免琴弦过劲或过松,影响扬琴的使用效果。

  技术特征:

  1.扬琴精细调音手柄,其特征在于,包括调节杆,所述调节杆一端设置有手柄,调节杆另一端设置有调节头,调节头中部开设有第一配合孔,所述调节杆中部设置有方形块,方形块外表面设置有连杆,且连杆与调节杆之间呈90°,所述连杆外表面设置有固定座,所述连杆底端固定座中部设置有第二配合孔。

  2.根据权利要求1所述的扬琴精细调音手柄,其特征在于:所述调节杆包括外壳,所述外壳圆盘部分内壁设置有蜗轮,所述外壳圆管部分设置有蜗杆,且蜗轮的轮齿和蜗杆轮齿啮合,所述蜗杆伸出圆管部分与手柄固定安装,所述蜗轮中部设置有固定轴,且固定轴伸出外壳圆盘部分与调节头固定安装。

  3.根据权利要求1所述的扬琴精细调音手柄,其特征在于:所述连杆与方形块之间通过紧定螺钉固定安装,所述连杆与固定座之间通过紧定螺钉固定安装。

  4.根据权利要求1所述的扬琴精细调音手柄,其特征在于:所述第一配合孔的长宽均为5mm。

  技术总结

  扬琴精细调音手柄,属于乐器辅助调节工具技术领域,包括调节杆,所述调节杆一端设置有手柄,调节杆另一端设置有调节头,调节头的中部开设有第一配合孔,所述调节杆中部设置有方形块,方形块外表面设置有连杆,且连杆与调节杆之间呈90°,所述连杆外表面设置有固定座,所述连杆底端固定座中部设置有第二配合孔,本发明装置结构简单,制造成本低,方便实用,同时适用于业余爱好者和专业人员;本发明装置通过手柄转动蜗杆,进而带动蜗轮转动,本发明蜗杆转动一周蜗轮转动一个齿,实现对扬琴的微调节,避免琴弦过劲或过松,影响扬琴的使用效果。

  技术研发人员:胡广兴;王旗;朱盼盼;朱雨莲

  受保护的技术使用者:东北大学
