长笛“无销钉系统”横评

qiyuexuexi.com  器乐学习网

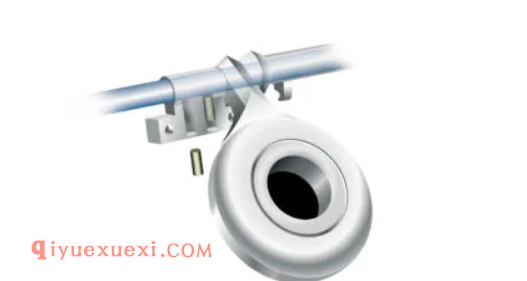

“销钉”指的是长笛上为了控制远端联动按键而在内轴与外轴上打孔后用于固定的针状金属部件(也因此“无销钉系统”又称为“无针系统”)。

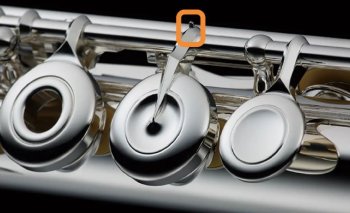

(长笛管身左手部分的销钉)

其实,我们每个人的长笛上都有“无销钉装置”,位于长笛的尾管部分。在额外添加的联动轴的作用下,我们通过右手小指操纵滚轮,控制了远端的C键和B键。

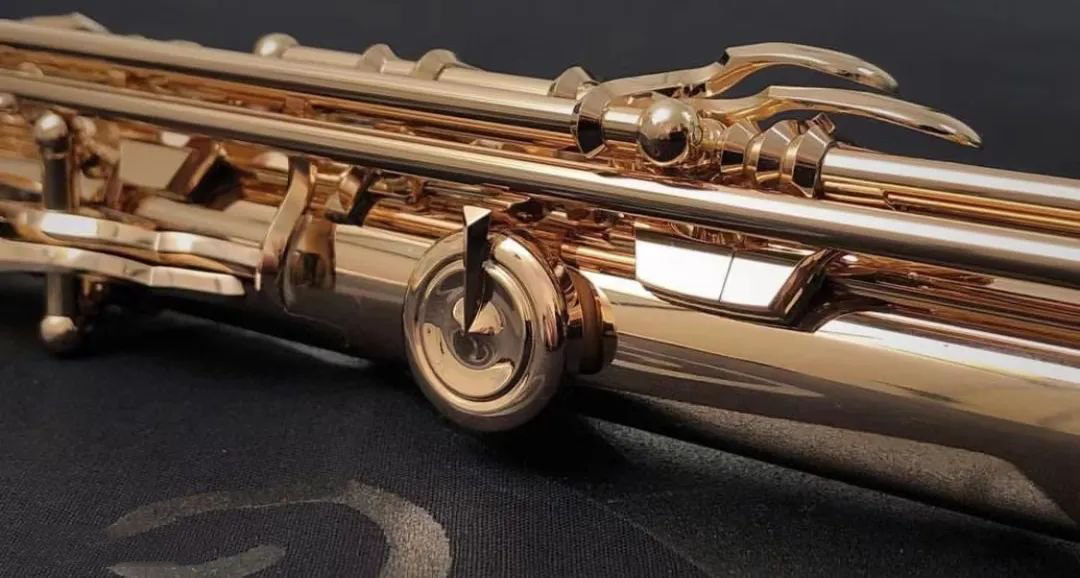

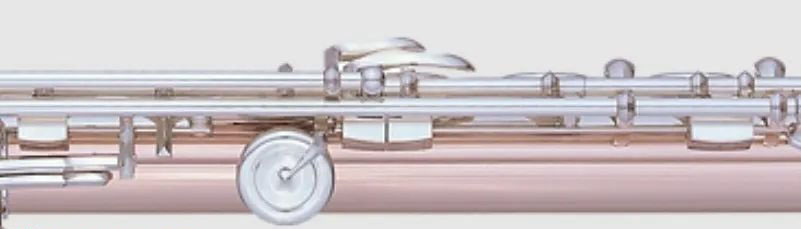

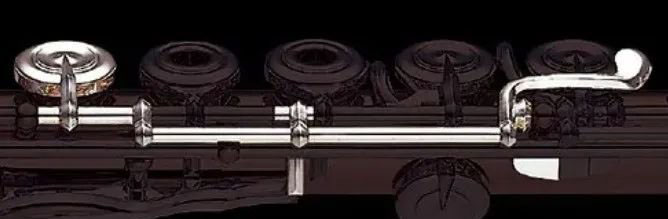

(尾管滚轮外接联动轴控制C键)

但通常我们所说的“无销钉系统”指的是管身部分摒弃“销钉”而改用外接联动轴的设计。

无销钉设计从19世纪就开始出现,但直到1984年,丹麦著名长笛制造商Johan Brögger将其一代专利“布罗格机械(Brögger Mekanik)”售卖给布朗兄弟长笛制造商(Brannen Brothers),并于1986年首次应用于长笛上,管身主轴的“无销钉系统”才逐渐在长笛圈标准化。

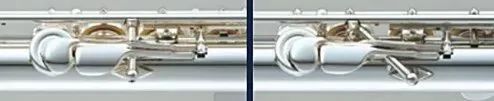

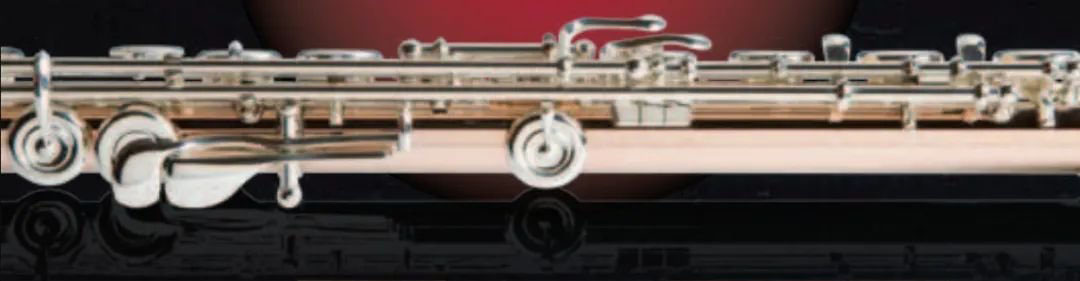

(Brannen Brothers的一代“布罗格机械”)

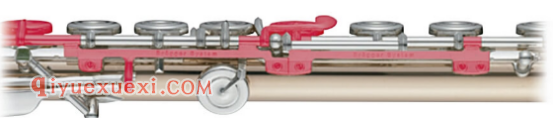

到了21世纪初,日本引进了Johan Brögger的二代专利“布罗格系统(Brögger System™)”。下图中标红的外接连杆替代了原本扎入主轴用于联动的“销钉”,大大减少了摩擦阻力,降低了长笛故障发生率,也能精确调节和平衡每个按键的弹簧张力,带来更加舒适的演奏体验。

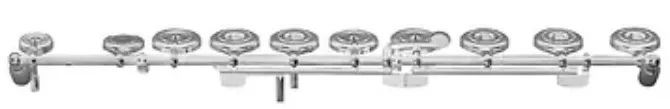

(二代“布罗格系统”,

将主轴连杆一体化铸造,并加入Brögger左手拇指键结构)

现如今,不同的美系长笛制造商都纷纷开始设计并使用“无销钉系统”,但究其原型也大都以Johan Brögger先生的设计为蓝本。

 Powell 鲍威尔

Powell在21世纪初设计并将左右手“无销钉系统”应用于Handmade Custom系列中,并在2009年扩大覆盖到Conservatory系列产品上。

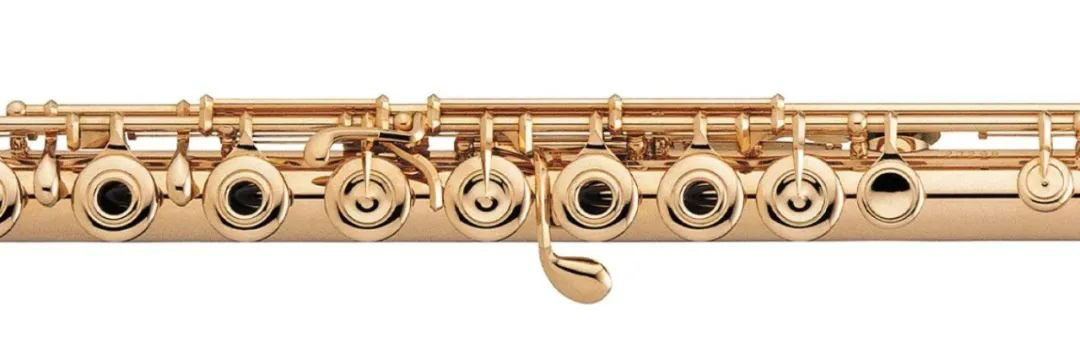

(Powell Custom系列配备左右手“无销钉系统”)

 Haynes 汉斯

2012年,Haynes长笛设计并开始使用左右手“无销钉系统”,并在2016年推出轻量版系统,以抵消额外加入的联动轴所带来的长笛重量的增加。目前,Q系列长笛也配备了左手“无销钉系统”。

(Haynes Custom系列配备左右手“无销钉系统”)

 Burkart 博卡

Burkart的左右手“无销钉系统”在2007年推出,并命名为“Micro-Link™”,与上述制造商不同的是外接联动轴使用14k白金,增加硬度的同时减轻了重量,且位置设计更加贴近主轴。

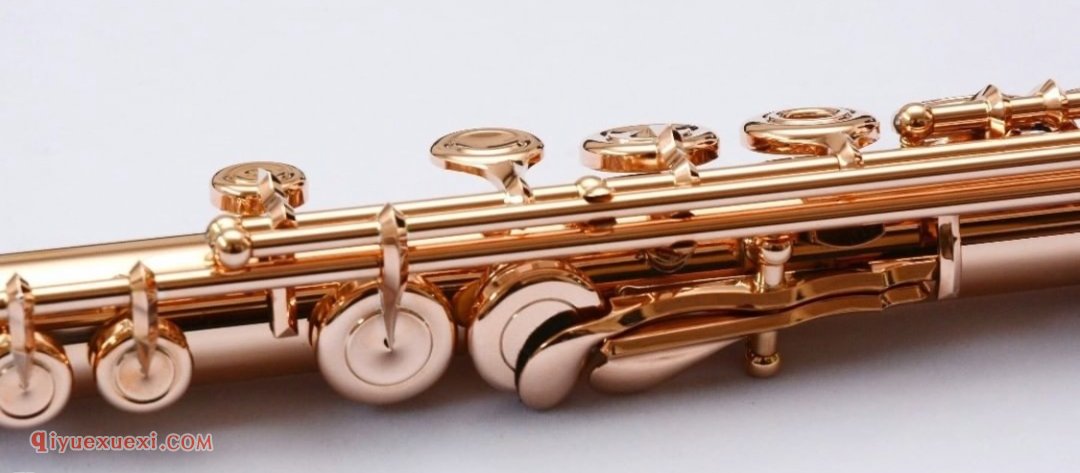

(Burkart Micro-Link™)

 DI ZHAO 笛赵

笛赵长笛上的左右手“无销钉系统”整洁干净而无丝毫冗余成分,这得益于创始人赵笛老师在Haynes、Powell和Burkart工作多年所积累的丰富经验。

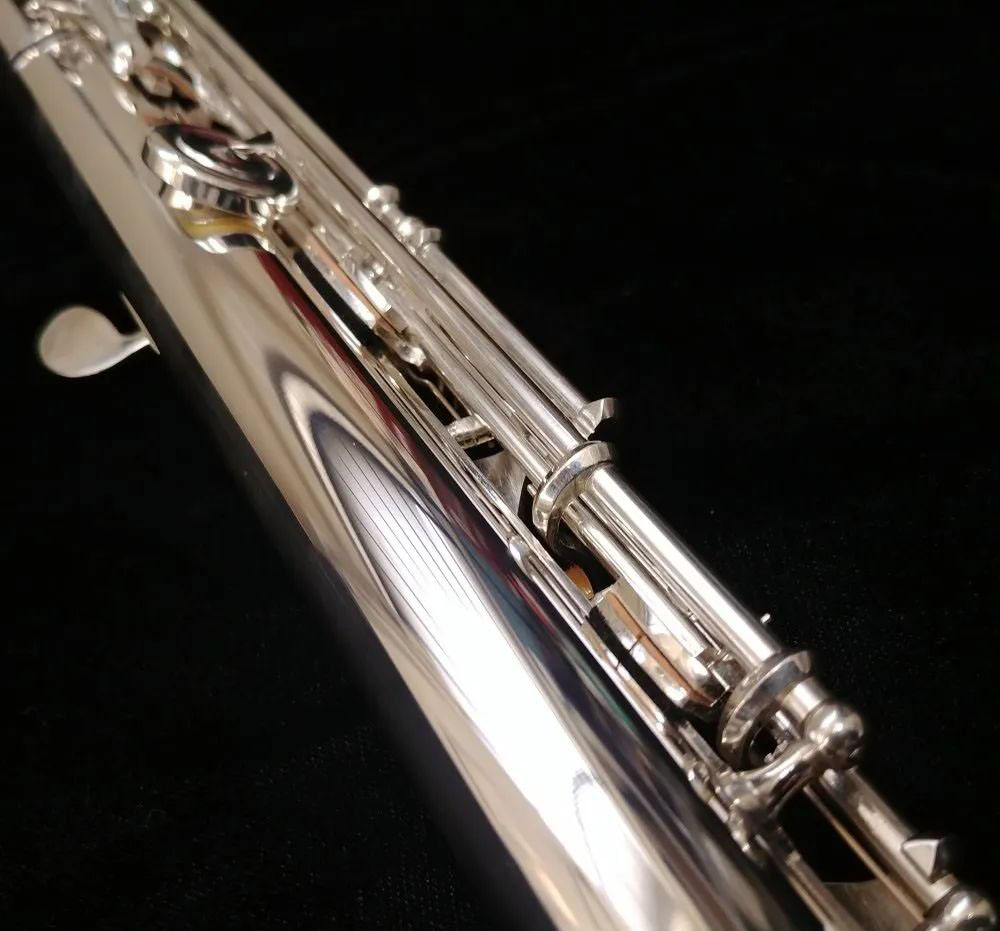

(DI ZHAO长笛左右手“无销钉系统”)

 Nagahara 永原

Nagahara的左右手“无销钉系统”在主轴上仍然保有多处键臂,不似Brögger的设计那般简洁而毫无冗余,却也体现出了一丝日系长笛繁复的美感。

(Nagahara长笛左右手“无销钉系统”)

此外二代Nagahara Mini(音域至B的短笛)上配备了左右手下沉式“无销钉系统”。能在短笛这么狭小而拥挤的空间上安装完全的下沉式系统,充分体现了永原先生出色的创造力。

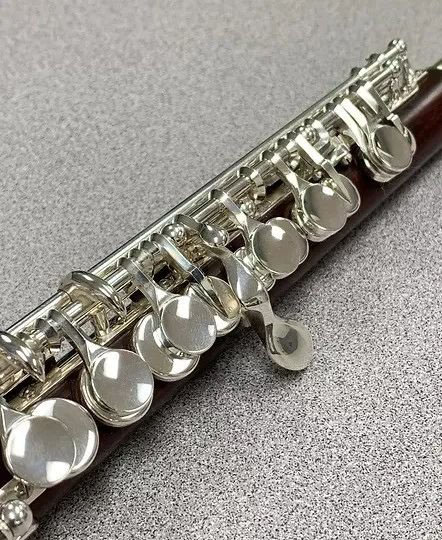

(配备左右手下沉式“无销钉系统”的Nagahara Mini)

与美系长笛厂商不同,日系长笛里很少见到左右手“无销钉系统”,而往往只有在直列并附E键分割这两个条件共存的情况下,才使用上浮式的左手“无销钉系统”,以减少复杂机械系统所带来的高故障率。

 Muramatsu 村松

村松长笛的左手“无销钉系统”仅在DS及以上型号中配备,上浮式的设计便于铸造,但也限制了其使用场景为左手(由于右手会包裹机械部分造成误触)。

笔者曾咨询过村松的技师,得到的答复是,在右手部分保留销钉可以减少重量同时增加共振,这或许也是村松音色迷人的原因之一。

我们可以期待一下,明年村松创业一百周年又会带来哪些令人惊喜的新设计~

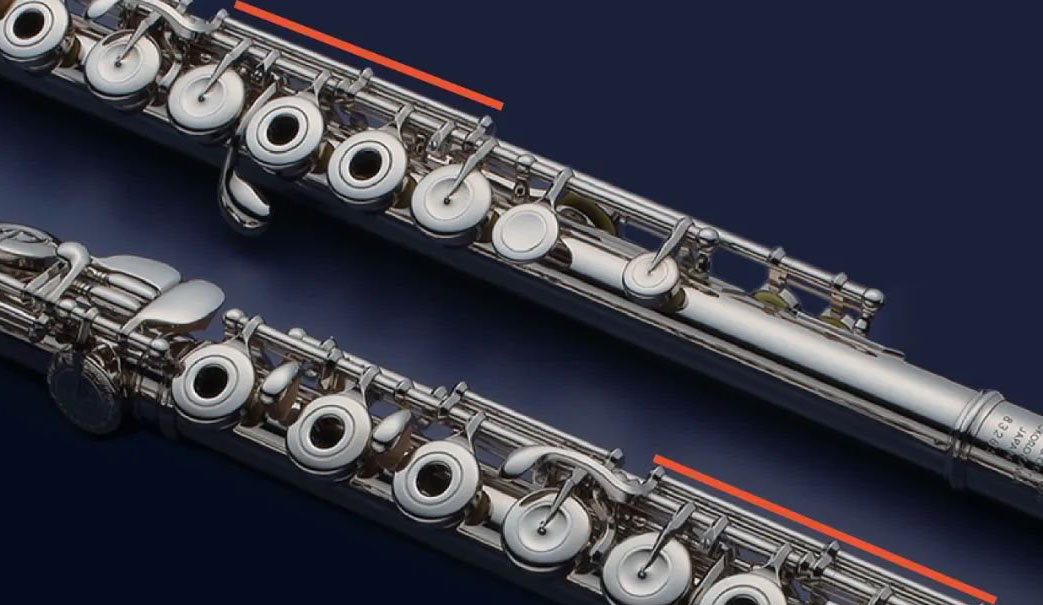

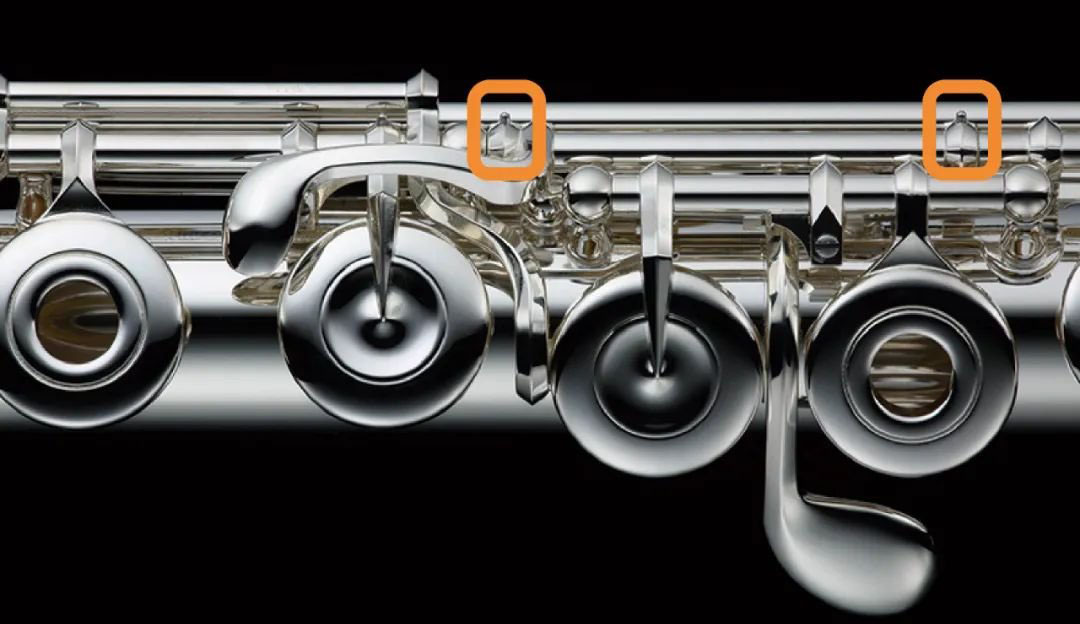

(标红部分:村松左手上浮式“无销钉系统”)

 Sankyo 三响

与村松常见的左手“无销钉系统”相比,三响长笛上左手“无销钉系统”出镜率大大降低。这是因为三响拥有特殊的E键半堵孔专利,因此在直列长笛上不需额外添加E键机械系统,也就不再必要加入左手“无销钉系统”。当然啦,如果特殊要求添加外置E键分割,则会配备左手“无销钉系统”,并额外添加了一根立柱以加强支撑。

(三响长笛左手上浮式“无销钉系统”)

值得一提的是,三响的低音长笛上配备了左右手上浮式“无销钉系统”,这是声音汇团队目前已知的唯一一家在低音长笛上安装此系统的制造商。

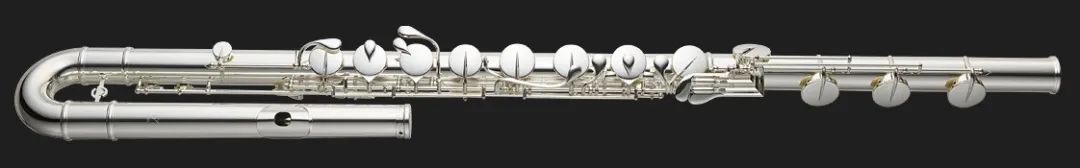

(配备左右手上浮式“无销钉系统”的三响低音长笛)

 Altus 阿塔斯

阿塔斯的左手上浮式“无销钉系统”配备的为空心连杆,可以减轻机械重量。

(阿塔斯长笛左手“无销钉系统”)

 Yamaha 雅马哈

雅马哈的左手“无销钉系统”同样为上浮式设计。在今年的产品更新中,5/6/7三个专业系列的直列附E键分割长笛上也配备了原先只在高定8/9系列中才有的左手“无销钉系统”。

(雅马哈长笛左手“无销钉系统”)

 Pearl 珍珠

珍珠在右手部分采用了“假螺丝”而非额外装配联动轴,左手部分则采用了上浮式“无销钉系统”。珍珠的这一“假螺丝”设计不仅可以消除主轴上的销钉,还将颤音键中的销钉也去除了。

(珍珠长笛的左手上浮式“无销钉系统”与

右手部分“假螺丝”固定的内轴联动)
